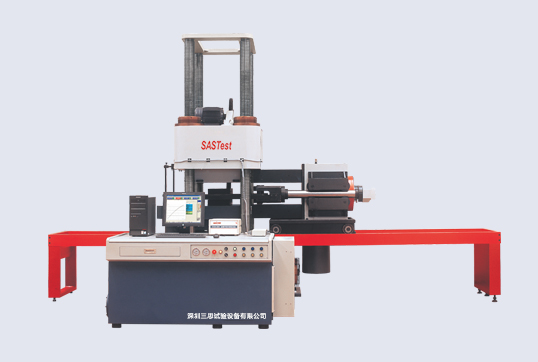

電液伺服壓剪試驗機
規格：5000kN--30000kN用途：該產品主要用于檢驗橡膠支座、減震器類成品的力學性能可對橡膠支座成品進行抗壓強度、抗壓彈壓性模量、抗剪粘接性能、抗煎老化、摩擦系數、轉角等試驗，并能做橋梁盤式橡膠支座在載荷試驗下軸向和徑向變形的檢測。試驗按照交通行業JT/T4-2004的相關公式進行數學計算，也可按照橡膠類標準試驗方法進行試驗。適用標準：該試驗機適用于交通行業（公路、鐵路、橋梁等）橡膠支座、
全國服務熱線：
138-2354-8841規格：5000kN--30000kN
用途：該產品主要用于檢驗橡膠支座、減震器類成品的力學性能可對橡膠支座成品進行抗壓強度、抗壓彈壓性模量、抗剪粘接性能、抗煎老化、摩擦系數、轉角等試驗，并能做橋梁盤式橡膠支座在載荷試驗下軸向和徑向變形的檢測。試驗按照交通行業JT/T4-2004的相關公式進行數學計算，也可按照橡膠類標準試驗方法進行試驗。
適用標準：
該試驗機適用于交通行業（公路、鐵路、橋梁等）橡膠支座、減震器類成品的力學性能標準。
如：JT-T4- 2004公路橋梁板式橡膠支座、JTT 391- 2009公路橋梁盆式支座、GB T- 17955- 2009橋梁球形支座、GB 20688.4-2007橡膠支座等。TBT 1893- 2006鐵路橋梁板式橡膠支座、TBT 2331-2004鐵路橋梁盆式橡膠支座。
產品優勢：
2 控制部分采用基于DSCC-5000全數字閉環控制系統；
2 控制范圍寬、功能多、全部操作鍵盤化；
2 能夠實現試驗力、變形、位移等閉環控制功能，自動、精確的控制實驗過程和測量試驗力、位移和變形等試驗參數。
橫向剪切試驗部分
最大拉伸試驗力（KN） | 1000 | 2000 | 4000 | 6000 |
試驗力示值相對誤差 | ±1%以內 | |||
試驗力測量范圍 | 1%—100%FS | |||
活塞行程（mm） | 200 | 300 | ||
剪切壓板尺寸（mm） | 710x710 | 1000x1000 | 1500x1500 | 2000x2000 |
拉伸速度（mm/min） | 0-100 | |||
位移測量范圍（mm） | 0-200 | 0-300 | ||
位移測量分辨力（mm） | 0.01 | |||
功率（KW） | 0.25 | 5 | 10 | 15 |
轉角試驗部分
最大轉角力（KN） | 300 | 600 | 1000 | 2000 |
試驗力示值相對誤差 | ±1%以內 | |||
試驗力測量范圍 | 1%—100%FS | |||
活塞行程（mm） | 150 | |||
轉角板尺寸（mm） | 1300x710x150 | 1350x1000x150 | 1750x1500x200 | 2150x2150x240 |
位移測量范圍（mm） | 0—10 | 0—20 | ||
位移測量分辨力（mm） | 0.001 | |||
技術參數
規格型號 | -5000YJ | -10000YJ | -20000YJ | -30000YJ | |
準確度等級 | 1級 | ||||
油源流量（L/min） | 17.5 | 20 | 35 | 35 | |
整機外形尺寸（mm） | 5100x1250x2970 | 5600x1750x3900 | 7000x2150x5600 | 7000x2450x6500 | |
油源外形尺寸（mm） | 1750x850x830 | 1750x1250x900 | |||
整機重量（kg） | 14000 | 38000 | 52000 | 86000 | |
總功率（kw） | 13 | 18 | 36 | 55 | |
最大試驗力（KN） | 5000 | 10000 | 20000 | 30000 | |
試驗力示值相對誤差 | ±1%以內 | ||||
試驗力測量范圍 | 1%—100%FS | ||||
測量分辨力 | 最大試驗力的1/500000 | ||||
立柱間距離（mm） | 795x495 | 1200x440 | 1700x840 | 2000x1000 | |
上下壓板間距離（mm） | 0—1000 | 800 | 1000 | ||
壓力機結構 | 四柱框架 | ||||
上下壓板距離條件方式 | 蝸輪蝸桿條件 | 油缸調節 | |||
橫梁移動速度（mm/min） | 300 | / | |||
壓板尺寸（密碼） | 710x710 | 1050x1050 | 1500x1500 | 2000x2000 | |
活塞行程（mm） | 80 | 800 | 1000 | ||
壓板位移速度（mm/min） | 0-50 | ||||
軸向變形量檢測范圍（mm） | 0-10 | 0-20 | |||
徑向變形量檢測范圍（mm） | 0-10 | 0-20 | |||
變形測量分辨力（mm） | 0.001 | ||||
功率（kw） | 2.2 | 10 | 15 | 18 | |
